CANIO-24

CANIO-24, CAN MODUL MIT DIGITALEN EIN- UND AUSGÄNGEN
Highlights Background Datenblätter Software Anwendungen Anpassung
 Digitales Ein- und Ausgangsmodul CANIO-24

Die CANIO-24-Module dienen zur Vernetzung von dezentralen Systemkomponenten über den CAN-Bus. Sie eignen sich ideal, um digitale Eingangsignale wie Statusinformationen von Geräten oder Maschinen zu erfassen, sowie Schalter- oder Tasterzustände direkt abzufragen und zu überwachen. Die digitalen Ausgänge gestatten Schalt- und Steuerungsfunktionen auszuführen.

Features

  • 16MHz AT89C51CC01-Microcontroller
  • CAN 2.0A nach ISO 11898-1 max. 1 MBit/s
  • 12 digitale Eingänge mit Eingangsspannungsbereich: 0V...Versorgungsspannung
  • 4 digitale Open Kollektor Ausgänge
  • 8 digitale Ausgänge Open Kollektor, (optional als Gruppe konfigurierbar über interne Pullup-Array als 5V TTL-Pegel oder Versorgungsspannungs-Pegel)
  • Versorgungsspannung 14...24V DC
  • Akustischer Signalgeber (Summer)
  • Onboard-SW zur Ansteuerung über CAN
  • Einfache Konfiguration über DIP-Schalter und Jumper
  • Abmessungen 50 x 120mm

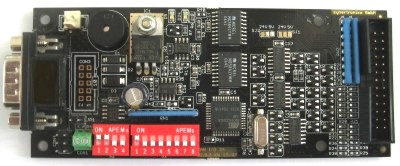

CANIO-24 Digitales Ein- und Ausgangsmodul
